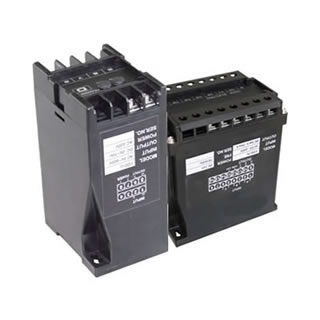

功率因數變送器的功能與特征

用途：測量單、三相系統的功率因數，隔離變送輸出模擬信號，供遠程裝置，計算機、自動化控制系統作信息輸入，廣泛于電力系統。

測量：單相二線,三相三線,三相四線

輸入：電流5Aac,1Aac;電壓150Vac,600Vac

精度：±0.2%RO

輸出：4~12~20mAdc,0~5~10Vdc 等模擬量信號

電源：AC220V或AC/DC85~265V或DC24V

尺寸：112（L）×100（W）×70（H）mm

安裝：35mm標準導軌、底座螺釘安裝

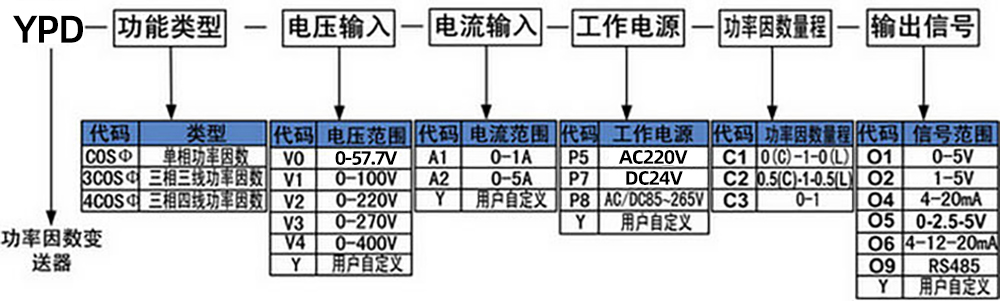

功率因數變送器的選型代碼

常用規格實例

型號: YPD-3COSφ-V1-A2-P5-C2-O6 ;

精度: ±0.2%

輸入: 3P3W, 5Aac,100Vac, 50Hz

輸出: 4~12~20mAdc (-0.5C~1~0.5L)

電源: AC220V

描述: 此型號為三相三線功率因數變送器，5Aac 電流互感器（CT）變比電流信號，100Vac電壓互感器（PT）變比電壓信號輸入，輸出4~12~20mAdc,對應功率因數值-0.5C~1~0.5L,工作電源AC220V
