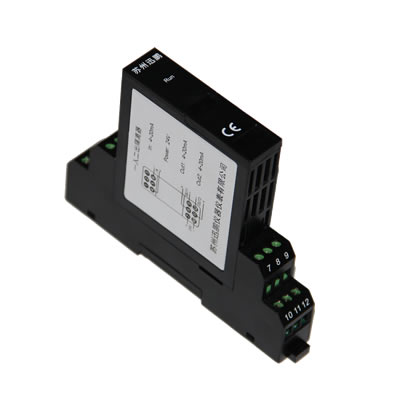

XPB系列模擬量輸出安全柵的概述

XPB系列模擬量輸出隔離式安全柵接收安全場所的電壓或電流信號，經過隔離，變換成用戶指定的電壓或電流信號，輸出給危險區域；安全柵限制從本安端子竄入危險區的能量，從而確保系統本安防爆。產品廣泛應用于化工、石油、冶金、天然氣、電力等各種行業，與各類本安儀表連接，作為本安防爆系統的關聯設備使用。

產品符合《GB3836.1-2010爆炸性環境 第1部分：設備通用要求》和《GB3836.4-2010爆炸性環境 第4部分：由本質安全型“i”保護的設備》，通過國家防爆檢測機關嚴格的檢驗測試合格，并取得防爆合格證。

XPB系列模擬量輸出安全柵的特點

輸入、輸出、電源三方完全隔離，抗干擾能力強

精度高，線性度高，長期運行穩定性高

模塊化設計，體積小，功耗低，適合密集安裝

結構合理，插拔輕松，安裝、拆卸、維護更為方便簡單

XPB系列模擬量輸出安全柵的通用技術指標

工作電源：24VDC±10%

功    耗：≤0.8W/通道

輸入信號：直流電流或電壓信號，安全區

輸入阻抗：電壓輸入≥500KΩ  電流輸入≤200Ω

輸出信號：直流電流或電壓信號，危險區

輸出負載：電壓輸出≥10KΩ  電流輸出0~650Ω

精    度：≤±0.2%F.S

溫度漂移：±0.01% F.S/℃

絕緣強度：輸入/輸出，≥2000VAC（1min）     輸出/電源，≥2000VAC（1min）

          輸入/電源，≥1000VAC（1min）     本安/非本安，≥2000VAC（1min）

絕緣電阻：輸入/輸出/電源，≥100MΩ（500VDC）

工作溫度：0~50℃

存儲溫度：-40~80℃

相對濕度：10~90%RH（無凝露）

大氣壓力：86~106kPa

安裝方式：DIN35mm導軌

外形尺寸：122mm×18mm×96mm

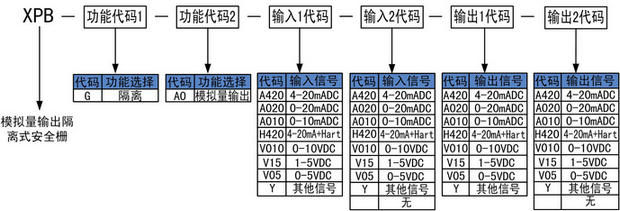

XPB系列模擬量輸出安全柵的選型代碼

常用規格實例

參照選型代碼表，正確規范書寫訂貨型號代碼和詳細參數

舉例1  輸入：危險區，一路二線制接近開關，輸出：安全區，一路繼電器開關，工作電壓：DC24V

        訂貨型號：XPB-F1-1

舉例2  輸入：危險區，一路TTL信號，輸出：安全區，兩路幅值24V脈沖方波，工作電壓：DC24V

        訂貨型號：XPB-F2-44

XPB系列模擬量輸出安全柵的安裝與拆卸

詳細產品介紹請點擊下載XPB系列模擬量輸出隔離式安全柵.pdf

英文產品說明書請點擊下載XPB series analog output isolated barrier data sheet.pdf
