XP系列熱電阻隔離器(熱電阻進/熱電阻出)的概述

XP系列熱電阻隔離器接收現場的3線制Pt100、Cu50、Pt1000等其他類型的熱電阻信號，經過隔離后輸出，可輸出1:1熱電阻信號，熱電阻輸出可接線為2線制或3線制或4線制。也可經過隔離和線性化處理后，轉換成與溫度成線性關系的標準信號輸出?？蛇x1入1出，1入2出。

產品廣泛應用于機械、電氣、電信、電力、石油、化工、鋼鐵、污水處理、樓宇建筑等領域的數據采集、信號傳輸轉換、PLC、DCS等工業測控系統，用來完善和補充系統模擬I/O插件功能，提高自動化控制系統的抗干擾能力，保證系統的穩定性和可靠性。

XP系列熱電阻隔離器的特點

■ 輸入、輸出、電源三方完全隔離，抗干擾能力強

■ 精度高，線性度高，長期運行穩定性高

■ 模塊化設計，體積小，功耗低，適合密集安裝

■ 底座與主機可以分離插拔，安裝、拆卸、維護方便簡單

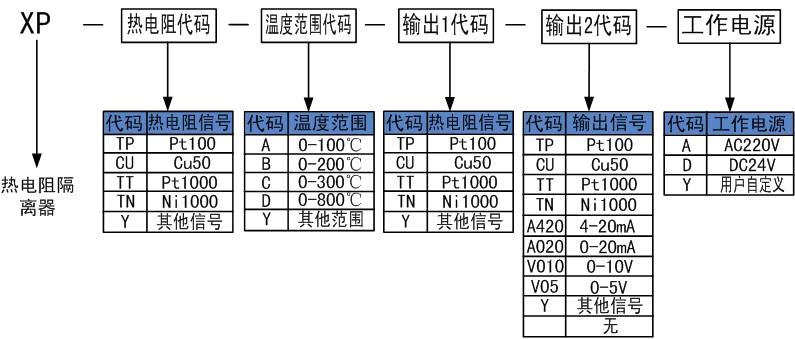

XP系列熱電阻隔離器的選型代碼

常用規格實例

參照選型代碼表，正確規范書寫訂貨型號代碼

舉例1 輸入：Pt100（0-200℃），輸出：1路Pt100，工作電源：24VDC

訂貨型號：XP-TP-B-TP-D

舉例2 輸入：Pt100（0-100℃），輸出1：Pt100，輸出2：4-20mAdc，工作電源：24VDC

訂貨型號：XP-TP-A-TP-A420-D

舉例3 輸入：Pt100（0-150℃），輸出1：Pt100，輸出2：Pt100，工作電源：24VDC

訂貨型號：XP-TP-Y-TP-TP-D（Y=0-150℃）

XP系列熱電阻隔離器的安裝與拆卸

詳細產品介紹請點擊下載  熱電阻隔離器.pdf

英文產品說明書請點擊下載  RTD Signal Isolator.pdf

若需快速了解全系列的隔離器和安全柵請點擊下載  隔離器和安全柵速查手冊.pdf
