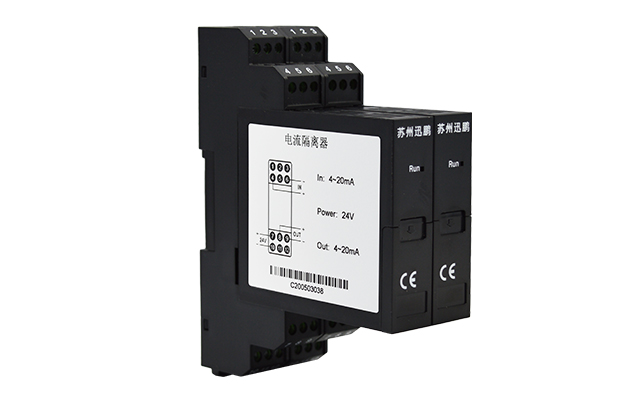

信號隔離器和PLC之間的接線注意事項

1.拿到隔離器，在接線之前要注意輸入、輸出、電源是否和現場情況匹配，避免使用錯誤導致?lián)p壞。

2.對照接線圖，確認輸入輸出電源的接線端子序號，避免接錯線導致?lián)p壞。

3.查看信號隔離器輸出4-20mA信號是有源還是無源信號，對應PLC要進行對應的設置才能正常使用。

4.確認現場輸入4-20mA信號是有源還是無源信號，查看撥碼開關是是否在隔離或者配電模式位置。

5.雖然隔離器本身能夠處理干擾信號，但是現場有條件的情況下，還是建議客戶在隔離器和PLC之間接線使用屏蔽線，并將屏蔽外層可靠接地，這樣能防止干擾信號進入PLC。
