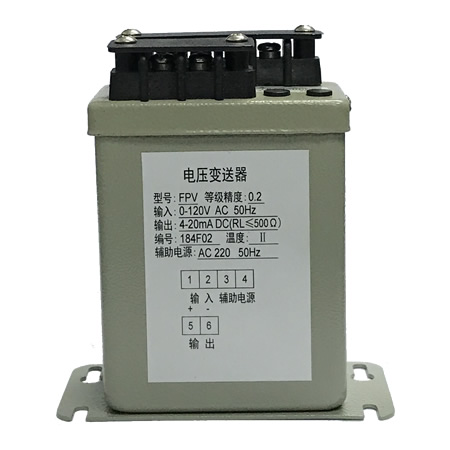

FPV交流電壓變送器是一種將被測交流電壓參數，經隔離變送成線性的直流模擬信號的裝置，，鐵殼材質，0.2級精度。

　　測量：單相/三相交流電壓

　　輸入范圍：100Vac,450Vac

　　精度：±0.2%RO

　　輸出：4~20mAdc，0~10Vdc等模擬量信號

　　工作電源：AC220V±10%或AC/DC24~265V

　　安裝方式：35mm標準導軌、底座螺釘安裝

　　FPV交流電壓變送器的技術條件

　　引用標準：GB/T 13850-1998（IEC688-1992）

　　長期穩定度：≤±0.2%/年，無累計誤差

　　溫度影響：≤100ppm/℃

　　響應時間：＜400ms

　　輸出紋波：＜0.4% (峰-峰值)

　　輸入功耗：電流＜0.2VA，電壓＜0.1VA

　　工作頻率：標稱頻率±10%

　　輸出負載：電流輸出 額定10V壓降 最大15V壓降（可選）

　　電壓輸出 額定 2mA 最大 5mA輸出

　　輸出負載影響：＜0.1% （額定負載范圍內）

　　輔助電源：額定電壓 80%-120% 額定頻率 90%-110%

　　允許過量輸入：電流 3倍連續 10倍30秒 50倍1秒，

　　電壓 最大2倍連續

　　電壓試驗：輸入/輸出/電源與外殼之間 2kV AC 1min   IEC688

　　沖擊試驗：ANSI C37.90a/1973 ，IEC 255-4（5kV 1.2/50us脈沖電壓）

　　校正幅度：滿度最小±3%，零點最小±1%

　　磁場影響：0.4kA/m 磁場強度變化＜0.05%

　　工作條件：溫度-10～55℃ 相對濕度 ≤95% 無凝露

　　貯藏條件：溫度-40～70℃ 相對濕度 ≤95% 無凝露

　　FP系列變送器，采用ASIC芯片（特制變送器厚膜電路）、超線性電壓、電流互感器等散件，按國際質量保證體系ISO 9001：2000組裝生產，規格全有電壓、電流、有功功率、無功功率（跨相或正弦無功）、有功電能、無功電能、頻率、功率因數、直流電壓、直流電流、功率總加器、電能顯示記錄組件等全系列各種規格的電量變送器,集成化程度更高，工作更加可靠,具有優異的溫度特性和長期穩定性,良好的抗電沖擊性能和過載能力,高水準的精度和線性度。

　　產品型號：

　　FPA-A2-F1-P2-O3電流變送器   FPV-V1-F1-P2-O3電壓變送器

　　FPAR-A2-F1-P2-O3電流變送器  FPAX-A2-F1-P2-O3三相電流變送器

　　FPAT-A2-F1-P2-O3電流變送器雙輸出FPW201-V1-A2-F1-P2-O3有功功率變送器

　　FPK201-V1-A2-F1-P2-O3無功功率變送器  FPWT201-V1-A2-F1-P2-O3有功功率變送器

　　FPKT201-V1-A2-F1-P2-O3有功功率變送器 FPWK201-V1-A2-F1-P2-O3功率變送器

　　FPW301-V1-A2-F1-P2-O3有功功率變送器 FPK301-V1-A2-F1-P2-O3有功功率變送器

　　FPWK301-V1-A2-F1-P2-O3功率變送器FPPF-V1-A2-F1-O3功率因數變送器

　　FPF-F1-B3-O3-P2頻率變送器 FPA型交流電流變送器

　　FPW型有功功率變送器 FPV型交流電壓變送器

　　FPK型無功功率變送器  FPAT型交流電流變送器（雙輸出）

　　FPWK型有功功率/無功功率組合變送器 FPVT型交流電壓變送器（雙輸出）

　　FPWKA型有功功率/無功功率/電流組合變送器 FPAX型交流三相電流組合變送器

      FPWWH型有功功率/有功電度組合變送器 FPVX型交流三相電壓組合變送器

　　FPKKH型無功功率/無功電度組合變送器 FPAR型交流電流變送器(真方均根值變換)

　　FPWH型有功電度組合變送器 FPVR型交流電壓變送器(真方均根值變換)

　　FPKH型無功電度組合變送器 FPPF型功率因數變送器

　　FPD型,FPDH型直流電流電壓變送器 FPF型頻率變送器
