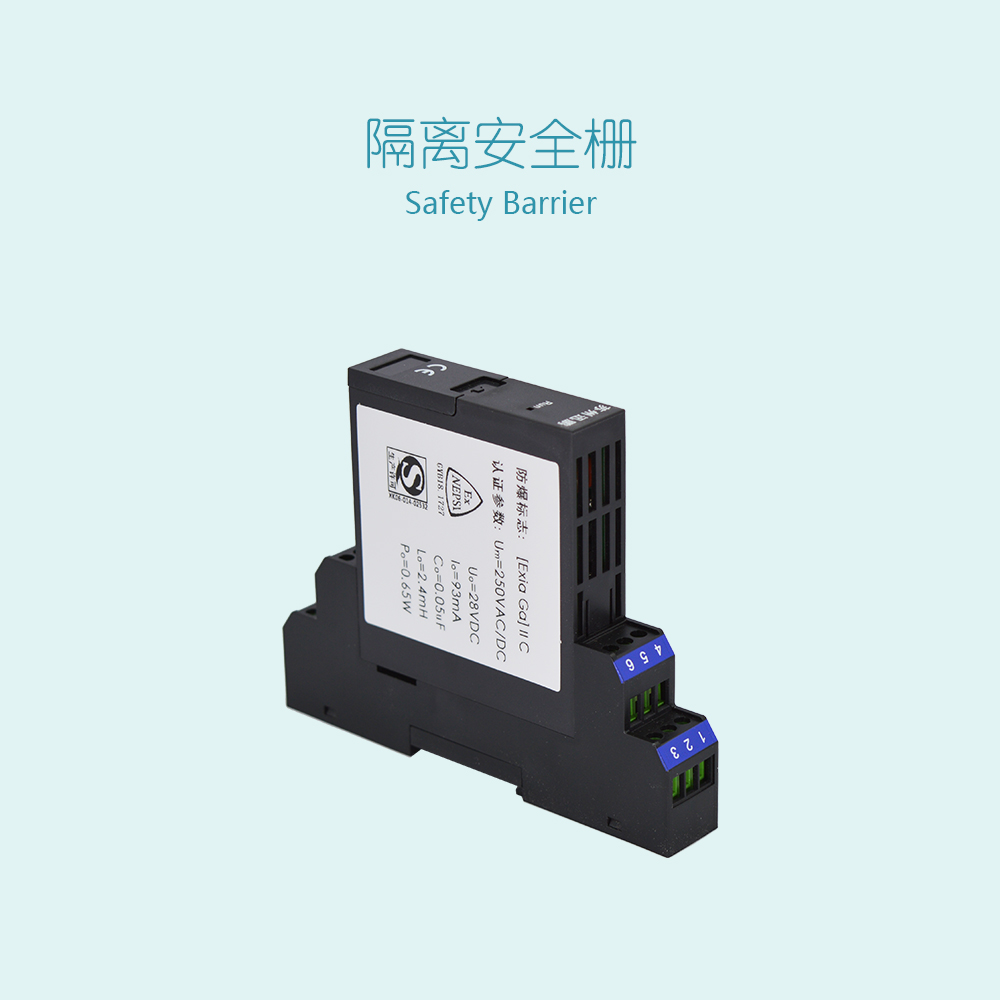

安全柵是本安回路的安全接口，它能在安全區（本質安全）和危險區（非本質安全）之間雙向傳遞電信號，并可限制因故障引起的安全區向危險區的能量轉遞。安全柵的主要功能是限制安全場所的危險能量進入危險場所，及限制送往危險場所的電壓和電流。

　　安全柵分為齊納式安全柵和隔離式安全柵。齊納式安全柵的核心元件為齊納二極管，限流電阻及快速熔斷絲。它的原理簡單、電路實現容易，價格低廉，但因由于其自身原理的缺陷使其應用中的可靠性受到很大影響，并限制了其應用范圍。與齊納安全柵相比，隔離式安全柵除具有限壓與限流作用之外，還帶有電流隔離的功能。隔離式安全柵主要由回路限能單元，信號和電源隔離單元、信號處理單元組成。它不但有限能的功能，還有隔離功能，隔離式安全柵，基本有檢測端安全柵和操作端安全柵兩種類型。檢測端安全柵與兩線制變送器配套使用；由于隔離式安全柵采用了限壓、限流、隔離等措施，不僅能防止危險能量從本安端子進入危險現場，提高系統的本安防爆性能，而且還增加了系統的抗干擾能力，大大提高了系統運行的可靠性。

　　安全柵常見故障的處理方法

　　1.電源指示燈不亮或液晶不顯示

　?。?）檢查儀表供電電源接入是否正確可靠。

　?。?）檢查供電電壓是否正常。

　?。?）檢查24V電源正負是否接反。

　　2.輸出無信號

　?。?）輸入信號是否已正確接入輸入端子。

　?。?）輸入信號類型是否與儀表輸入類型一致。

　?。?）輸出接線端子是否緊固。

　?。?）可拆卸的外部接線端子是否插接到位。

　?。?）外部輸出回路開路。

　　3.輸出值偏差大

　?。?）熱電偶輸入時正、負引線是否接反。

　?。?）熱電阻輸入時三線接法是否正確。

　　（3）輸出接線的正、負極性是否接反。

　　（4）電流輸出時，外接負載電阻總和是否大于規定的歐姆（4-20mA輸出時）。

　?。?）電壓輸出時，外接負載電阻是否小于500千歐姆。

　　（6）電源電壓過低。

　　4.輸出信號不穩定

　?。?）檢查接線是否牢固。

　?。?）檢查輸入信號是否穩定。

　?。?）檢查輸出回路接線是否可靠。

　?。?）檢查儀表周?chē)h(huán)境是否有大功率的電磁設備。
